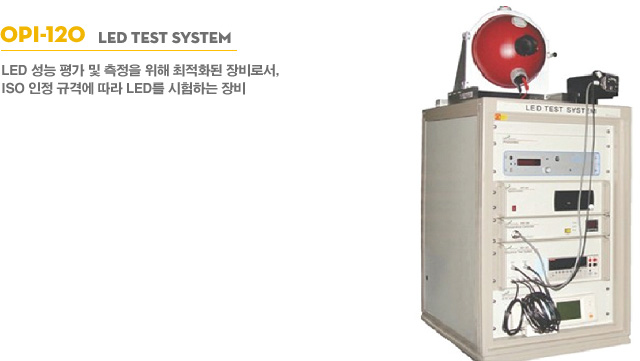

  • led성능 평가 및 측정을 위한 최적의 장비

  • 광학적, 전기적 특성을 통합 측정
  • ㆍLED 측정규격에 따른 광학적, 전기적 특성 측정
    ㆍ고감도, 고분해능 분광기 - Peak/Dominant Wavelength, Half width, 색좌표
    ㆍ광고, 광속, 복사도, 복사속, 상관색 온도, 연색지수, 광효율등 측정
    ㆍ고속, 고정밀 Sourcemeter - 순방향 및 역방향 전류/전압, Sweep
    ㆍ측정결과 불확도 %표시

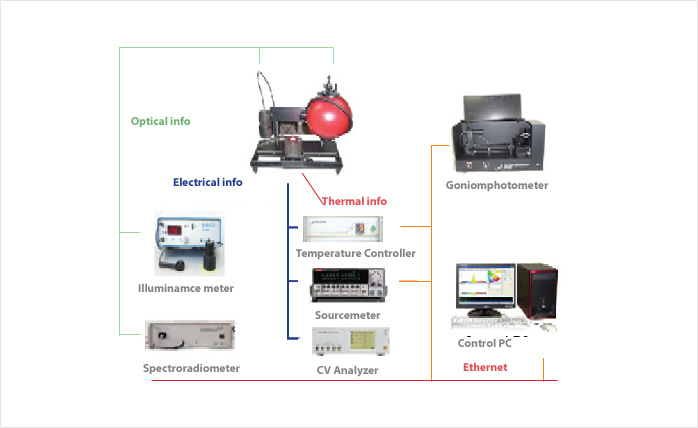

  • ethernet을 이용한 장비 제어 및 데이터 전송
  • ㆍSpectroradiometer, Source, Goniometer, Illuminance meter, Temperature controller를 TCP/IP 제어
  • ㆍ다양한 사용자 조건 및 측정 환경을 Data저장
  • ㆍDB와 연동하여 데이터 전송

  • ethernet을 이용한 장비 제어 및 데이터 전송

CIE 규격에 따른 측정 시스템

  • cie규격에 따른 측정 시스템


  • iso 표준 절차에 따른 사용자 interface
  • 처음화면
    • ㆍCIE-A/B 광도 측정 조건에서 LED 광특성 시험
    • ㆍ전광선속 측정 조건에서 LED광특성 시험
    • ㆍGoniometer를 이용한 각도에 따른 LED 광특성 시험
    • ㆍLED의 바이어스 전압에 따른 축전용량 특성 시험
    • ㆍLED의 인가 전류에 따른 순방향 전압 특성 시험
    • ㆍ각 특성 시험은 아래와 같은 조건에서 시행 할 수 있음
    •  - 단일측정 : 일정한 환경에서 DUT의 특성을 1회 측정
    •  - 온도 의존성 측정 : 환 온도의 변화에 따른 DUT 특성 측정
    •  - 전류 의존성 측정 : 인가 전류에 따른 DUT 특성 측정
    • ㆍ모든 측정은 고아조도계와 분광복사계를 이용하여 측정가능
    • ㆍ광조도계 이용시 색보정을 통하여 정확한 측정
    • ㆍ전광선속 측정시 DUT의 자체 흡수율을 계산하여 보장

  • 분광복사계
  • 색조정
  • 온도의존성
  • 전류의존성
  • DB전송
