  • opi-150
  • Specifications
    Peak / Dominant Wavelength p, d Refer to LEOS(OPI-100) :
    Providing with all the items/specifications to measure In LEOS
    Luminous / Radiant Intensity IV, Ie
    CIE Color Coordinates Cx, Cy
    Half With Hw
    Reverse Current / Voltage Ir, Vr
    Forward Current / Voltage If, Vf
    *Luminous / Radiant Flux Φv, Φe
    CCT(Tc),CRI(Ra),Optical Efficacy(K)
    Light-Current-Voltage Sweep
    Power source Max 1~10A, Pulse mode support (Optional)
    Spectrum ranage UV, UV~Visible, Visible, Visible~IR, IR, UV~IR ( Selectable )
    Optical Power 0.0001 ~ 100 cd (Selectable)
    Rank Max 256Bin
    Interface Parallel/RS-232C/GPIB(Optional)
    Data-storage format Excel(*, CSV )/Text/Image(BMP)
    Built-in PC Windows XP, Pentium M 1.6G Hz , RAM 512 MB, HDD 80G, 17” LCD Monitor
    Power 100~230 VAC, 50/60 Hz
    Available Temperature /Moisture 5~40℃/Less than 95% relative, non-condensing

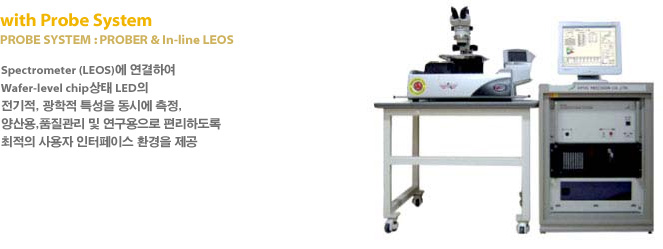

  • with probe system
  • 다양한 항목을 간편하게 측정, User Interface(주문형 소프트웨어 설계 가능)
  • ㆍ테스터(LEOS)에서 측정하는 모든 전기적/광학적 특성, sweep 측정
  • ㆍOptical Measurement
  •   Spectrum, Peak/Dominant wave length (λp, λd), CIE Color Coordinate(Cx,Cy Color Coordinates),
  •   Luminous Intensity(IV,Light Intensity), Correlated Color Temperature(CCT(Tc), Correlated Color Temperature),
  •   Color Rendering Index(CRI(Ra), color rendering), CIE XYZ ( tristimulus values), POL (polarity)
  • ㆍElectrical Measurement
  •   Forward /Reverse Current (If, Ir), Forward/Reverse Voltage (Vf,Vr), I-V-L Sweep
  • ㆍ소프트웨어적으로 edge검출
  • ㆍInk marking
  • ㆍ빠른 측정 속도 : 0.3 sec / sample
  • ㆍ측정 조건 수정, 저장, 편집
  • ㆍ간단하고 편리한 스테이션 작동 및 웨이퍼 정렬

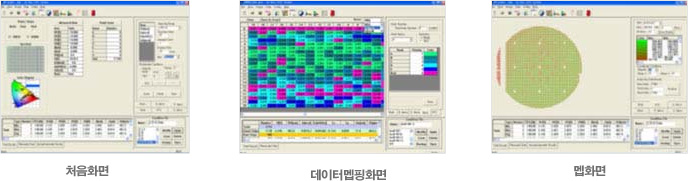

  • ㆍ사용자 등급설정에 의한 측정데이터의 Ranking과 Mapping

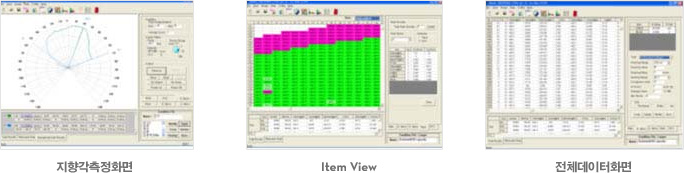

  • ㆍ측정결과의 통계처리 및 저장 (Graph, Mapping, Excel(*,CSV)동시저장, Text, BMP)
  • ㆍ측정데이터 호환성 (일반적 sorter 장비와 데이터 호환)
  • ㆍ양산 및 품질관리, 연구를 위한 최적의 사용자인터페이스 환경제공
  • 양산장비와의 뛰어난 호환성
  • ㆍTTL, RS232, GPIB 인터페이스( TTL : 입력 8, 출력 10개 (photo coupler 채용)
  • ㆍ입출력 포트의 Active mode 설정
  • ㆍ극성 측정용 전류 별도공급: 0~10Ma, 광스펙트럼 측정용 전류 별도 공급 : 0~1A
  • 정확하고 신뢰성 있는 측정
  • ㆍCIE(국제 조명 위원회) 측정모드 및 한국표준과학연구소 표준값 소급
  • ㆍ Keithley 2400을 이용한 고정밀 측정
  • ㆍ TE Cooled 2048 pixel CCD 센서를 이용한 저노이즈, 고정밀, 고재현성 구현
