  • opi-220

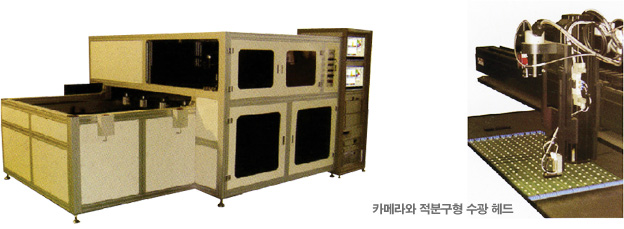

  • 카메라와 적분구형 수광 헤드

  • 고속 초정밀 FPD 광특성 평가
  • ㆍ검사대상 : LED BLU, CCFL BLU, LCD Module, OLED module, PDP 등 샘플 사이즈는 최대 62인치까지 가능
    ㆍ검사항목 : 휘도, 색도, 색온도, 최고파장, 주파장, 반측폭, 연색지수 등 색재현성, 플리커율, 반응속도 (선택사항)
    ㆍ측정 정확도 : 파장 ±3%, 색도 ±0.002
    ㆍ측정속도 : 이동 0.1초, 측정 0.1초, 42인치 1,000 포인트 기준 4분 소요
    ㆍ측정방법 : 반자동 샘플 로딩, 비젼을 이용한 위치 인식 이후 분광휘도계로 측정
    ㆍ특징 : RGB LED로 구성된 BLU의 경우에 한번의 측정으로 RGB 각각의 LED 의 모든 광학적인 특성과 3개의 색이 섞인
      white 의 모든 광학적인 특성을 분석 (특허)
  •  - 적분구형 입력 광학계와 광파워미터의 색보정을 통한 정확하고 신뢰성 높은 휘도 측정
  •  - 클린룸형 선형모터를 사용하여 고속 저소음 구동
  •  - LED BLU 및 LED display 평가에 최적합

  • 광특성에 대한 통합 측정
  • ㆍ고감도 고분해능 분광휘도계(TE cooled 2048 CCD Sensor)
  • ㆍ2인치 적분구형 수광 헤드에 광파워미터와 분광기를 동시에 이용하여 신뢰성 높은 광학 특성 측정
  • ㆍ분광기를 이용하여 광파워미터를 실시간 색보정함으로 정확하고 반복성 높은 휘도 측정
  • ㆍ줌렌즈를 통한 표준 측정 입체각 및 거리 구현

고속, 저소음 선형모터 X-Y-Z 로봇

  • 샘플의 흐름ㆍ클린룸에 사용할 수 있는 고속, 저소음 선형모터 이용
  • ㆍVision 시스템을 이용하여 측정위치를 정확히 찾아서 이동하므로 위치
      오차로 인한 측정값 오차를 최소화 시킴
  • ㆍ높이센서를 이용하여 측정 모듈의 높이를 측정하고 수광헤드를 표준
      조건 위치로 이동하여 측정
  • ㆍ만능 샘플 Jig를 사용하여 다양한 크기의 샘플 장착
  • ㆍ반자동 샘플 공급
  • ㆍ측정부 암실을 유지하여 주위 빛 차단


  • 편리한 다양한 정보를 제공하는 소프트웨어
  • 측정결과 화면
    통계처리화면, Rank설정
    • ㆍ편리하고 다양한 정보를 제공하는 소프트웨어
    • ㆍ측정항목을 사용자가 임의로 선택 및 편집 가능
    • ㆍ측정과정 및 결과를 직관적으로 인식할 수 있는 사용자 환경
        (스펙트럼, 색좌표, 현재 위치, 맵 등)
    • ㆍR,G,B,W 에 대한 측정값 분할 표시
    • ㆍ다양한 모션 모드 : Vision 에 의한 측정위치 인식
    • ㆍ사용자의 좌표 파일에 의한 측정위치 인식
    • ㆍ사용자의 설정에 의한 측정위치 인식(4, 5, 9, 16 포인트 등)
    • ㆍ측정데이터는 각 샘플의 내용을 알 수 있도록 저장 (CSV 포맷)   : 항목별 전체, 샘플별 스펙트럼,
    • ㆍ샘플내 RGB의 항목, 엑셀의 템플릿을 이용하여 사용자의
        양식에 맞는 보고서 제작 및 저장기능
      ㆍ맵화면 및 데이터 화면을 통한 전체분포 표시, 등급설정 및
        통계처리, 균일도 계산 기능


  • 정확하고 안정적인 측정

  • 측정결과의 균일도 화면, 휘도등고선 3D Mapping

    • ㆍ국제조명위원회(CIE) 및 KS 규격 측정 모드 및 측정값
    • ㆍ한국표준과학연구원인증 교정Lamp 및 LED로 교정
    • ㆍ고속, 고정밀 Keithley 소스미터 및 2048 CCD 센서
        (TE Cooled 타입 선택) : 고속 고분해능
    • ㆍ한국표준과학연구원(KRISS) 교정인증(선택) 대행


  • 기술 및 사후관리

  • 색좌표, 등급설정    특성 프로파일 그래프 화면

    • ㆍ기술지원 및 사후 관리
    •  - 사용자 중심의 셋업 및 사용설명 및 사용자 요구사항에 맞도록
         소프트웨어 개발
    •  - 국제조명위원회, 광도측정클럽 활동을 통해 측정지식 및 정보제공
          서비스 및 신속한 A/S
  •

  • SPECIFICATION

    Spectrometer

    400 to 900nm, TE cooled 2048 CCD array type

    Photodiode

    380 to 950nm, 10㎟ Area

    Robot System

    X-Y-Z Robot, Linear Motor, Resolution 1㎛

    PD Temperature

    30℃

    Max Sample size

    52 inch

    Measurement Speed

    0.1 sec / point

    Movement Speed

    0.1 sec / point

    Vision system

    CCD camera

    Dimension

    3,950mm(W) x 1,660mm(D) x 1,827mm(H)
